CMC密集絕緣型母線槽

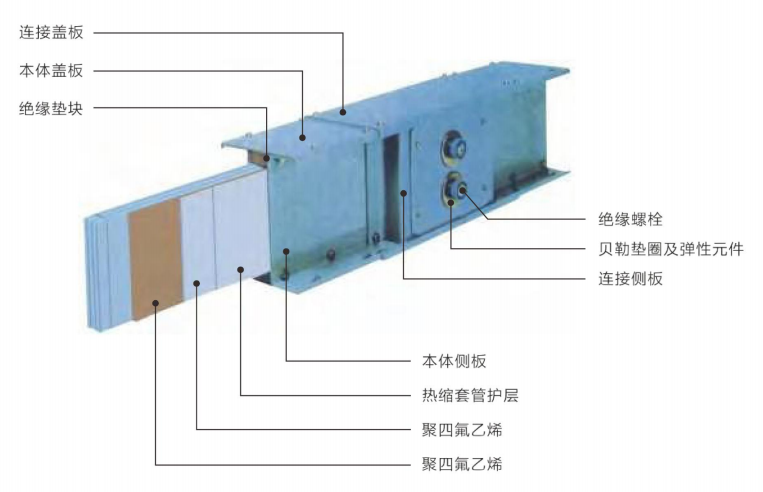

CMC密集絕緣型母線槽由銅母排、殼體、絕緣材料等組成。銅排表面有絕緣層，并緊固后夾裝在殼體內，稱為密集絕緣型母線槽。

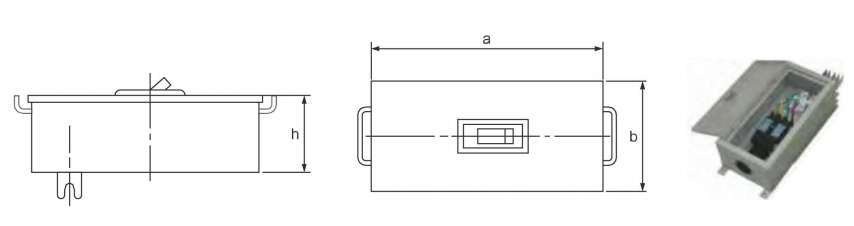

插接箱
有多種形式和外形尺寸。采用插爪式時，分接電流較小，一般小于250A:當分接電流較大時(250~630A),采用螺栓連接的銅插腳方案。當開關元件選用DZ20J時，推薦采用帶操作機構的插接箱。插接箱內裝元件型號規格由用戶選定。設計時參考下圖及下表。
注：對于三相五線制系統，相排規格為：100~400A,PE排截面與相導體截面相同;大于等于630A時，PE排截面為相導體截面的一半。
1、母線槽殼體用優質冷軋鋼板制成，有足夠的機械強度。表面酸洗、磷化、電鍍、噴塑，防腐性能好、壽命長，表面平整、色澤美觀，防護等級IP43以上。外殼接地方便、可靠、安全，保護電路連續性試驗合格。
2、導體母排，符合GB5585.1~5585.3-85電工用銅、鋁及其合金母線標準。插接連接面表面處理完善，尺寸精確，絕緣螺栓設計合理，確保連接頭部位接觸良好，發熱低，長期使用可靠。
3、普通母線槽，采用國產名牌熱縮套管，精細加工、裝配，絕緣性能和壽命可靠。
4、阻燃母線槽，采用美國進口Raychem熱收縮套管，采用氧指數高于40,機械電氣性能優良的絕緣隔墊、隔板，確保母線槽的阻燃性能。
5、耐火母線槽，設有特殊的繞包云母帶，采用阻燃母線槽的絕緣件，在母線連接頭、插接箱、母線槽殼體等部位經特殊設計和加工，具有滿意的符合標準的耐火性能。
6、CMC密集絕緣型母線槽功能單元及外形尺寸。
三相四線制與三相五線制截面外形尺寸表：
|
額定電流(A) |
5000 |
4000 |
3150 |
2500 |
2000 |
1600 |
1250 |
1000 |
800 |
630 |
400 |
250 |
160 |
|
H |
633 |
483 |
362 |
312 |
231 |
196 |
156 |
136 |
126 |
106 |
96 |
86 |
86 |
|
W |
170 |
140 |
|||||||||||
