澆注防水母線

關鍵詞：母線槽、管母線管形母線、安全滑觸線單極組合式滑線

分類：

咨詢電話：

產品詳情

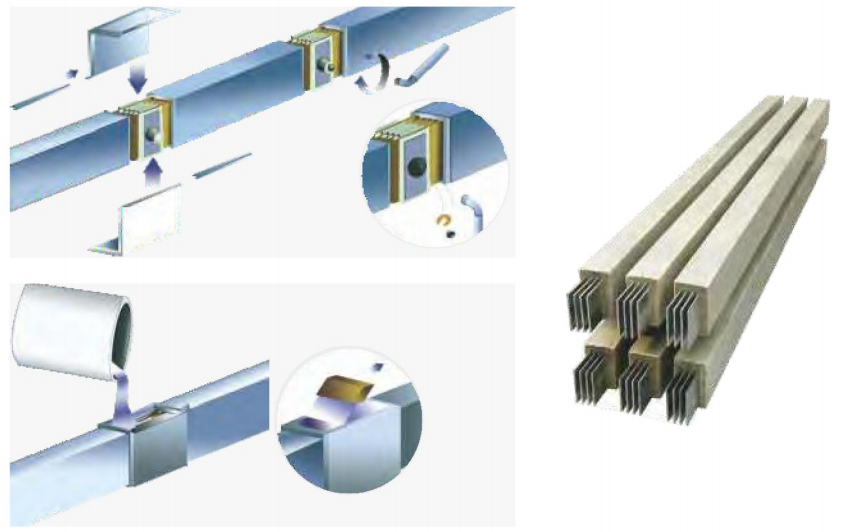

　　SZMC全封閉樹脂澆注母線槽，適用于消防要求較高的交流50-60Hz,電壓660V以下的三相四線制，三相五線制的供配電系統。

　　當工程需要母線槽在使用環境一旦失火，消防噴淋噴出的水落到母線槽上，母線槽不會發生短路，仍能繼續工作，噴淋無法滅火時，火焰燒到母線槽上，在一定時間里母線槽亦能繼續工作，這就是SZMC全封閉樹脂澆注母線槽。

　　本廠在生產防水型固體母線槽的基礎上，經多年研究，開發出SZMC全封閉樹脂澆注母線槽，母線外殼采用高效防火材料處理，能保證在火災情況下，有足夠時間啟動自動滅火設備，排煙通風，疏散人員，盡可能減少人員傷亡和財產損失。

　　主要應用于高層建筑，重要的控制中心、地鐵、人流量大的公共場所的其它防水要求較高的地方。

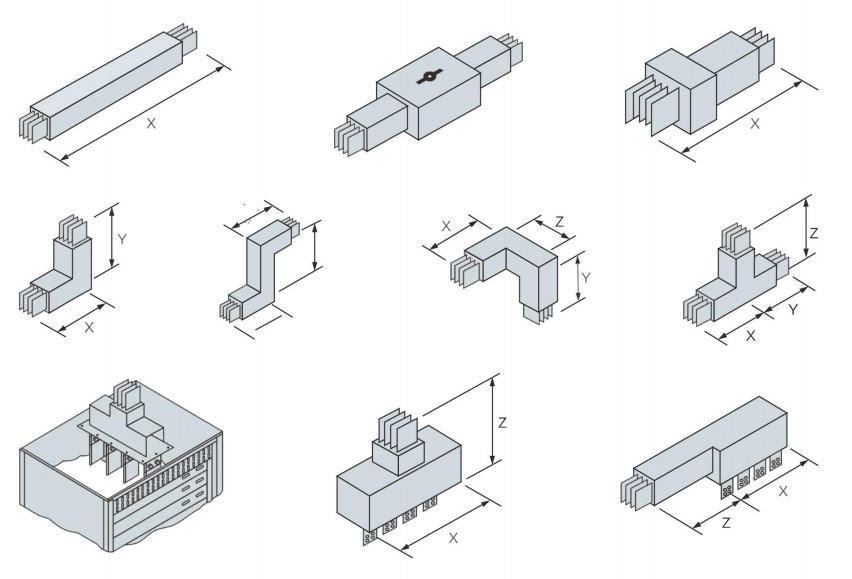

　　SZMC全封閉樹脂澆注母線槽外形尺寸和理論重量

額定電流	三相四線		三相五線		額定電流	三相四線		三相五線
A	外形W×H	重量kg/m	外形W×H	重量kg/m	A	外形W×H	重量kg/m	外形W×H 重量kg/m
250	130×82	19	140×82	21	2000	130×232	76	140×232 84
400	130×82	21.5	140×82	24	2500	160×237	90	160×237 88
630	130×102	24	140×102	27	3150	160×334	107	160×334	120
800	130×112	28	140×112	31.5	3500	160×392	122	160×392	136
1000	130×132	32	140×132	35.5	4000	160×354	142	160×354	160
1250	130×162	42	140×162	46	5000	160×424	180	160×424	204
1600	130×202	45	140×202	59

　　SZMC全封閉樹脂澆注母線槽的技術參數

符合標準	IEC439-1-1982.ZBK36002-89.ZBK36003-89.GB12666.6-90
海拔	不超過2000m
環境溫度℃	-40℃~+40℃(24小時不大于+35℃)
相對濕度	+40℃時不大于80%,+20℃時不大于95%
防護等級	IP68
額定絕緣電壓V(AC)	660
防火性能	自熄時間為0秒
額定頻率	50-60
額定工作電流A	100	200	400	630	800	1000	1250	1600	2000	2500	3150	4000	500
電阻R×10-?Q/M		90.7	81.2	75.3	69	50	40	28	24.3	19.2	16.2	11.8	9.4
電抗Z×10??Q/M		96.5	85.6	80.2	73.5	52.5	42.1	30.3	26.1	21.4	17.8	12.5	9.8
電壓COSφ=0.8mv/m				79	97	90.7	83.8	83	85.6	84	82	80.4	78.6
短路強度ISKA(峰值)		40	40	45	45	75	75	75	100	100	100	200	200
各部位溫升K	連接端子50,金屬外殼30
介電強度1min	交流工頻電壓(有效值)3750V
絕緣電阻值M	相與相及外殼之間不小于20
