GFM型高壓共箱封閉母線

1.用途及特點

CFM型高壓共箱封閉母線主要為大型發電機組動磁系統輸送動磁電流及廠用變壓器輸入回路用。GFM型共箱母線采用非磁性金屬材料作外殼，高強度性能的絕緣子支撐導體與設備連接并全封閉。具有良好的抗短路性能?？梢蚤L(zhǎng)期，安全、經濟，可靠地輸送較大的廠用電功率。

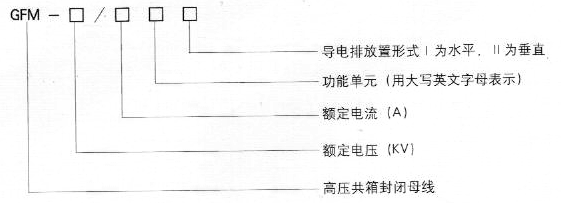

2.型號說明

序號	功能單元	備注	序號	功能單元	備注
A	標準長度直線段	1-2M/4M	F	上變換段
B	非標準直線段		F	下變段
C	水平90°彎段		G	伸縮節
D	垂直90°彎段		H

3.技術參數

①額定電壓: 6KV-35KV

②額定電流 :400A-5000A

③額定功率: 50Hz

④接地系統：符合IEC364-5-54對接地系統的要求

⑤防護等級:室內IP40室外: IP54

⑥負載性能：在額定電流下外殼的溫升符合GB763-90交流高壓電器長期工作時的要求。

⑦短路性能：動熱穩定試驗符合交流高壓電器熱穩定試驗方法GB2706-81要求。

⑧絕緣性能符合GB311-83標準要求

⑨形式 GFM性高壓共箱封閉母線室內外結構相同，室外型在連接處采用防雨罩

⑩配電方式：三相三線

短路性能表1

額定電流(A)	4s熱穩定電流(有效值)	0.3s動穩定電流(峰值)	備注
100-400	12.5KA	31.5KA
630-1250	28KA	70KA
1600-2000	31.5KA	78.8KA
2500-3000	40KA	1000KA

型號	額定工作電壓	最高工作電壓	工頻試驗電壓	全波沖擊耐壓
GFM-6KV	6KV	6.9KV	32KV1min	60KV
GFM-10KV	10KV	11.5KV	42KV1min	75KV

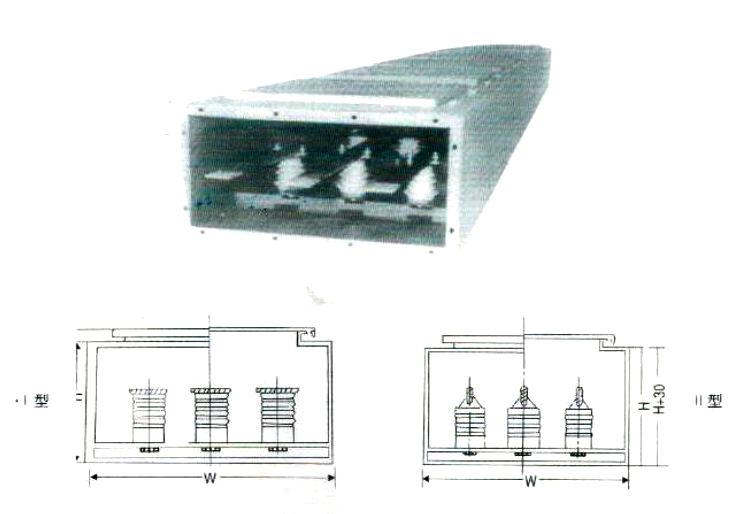

型號	GFM-10KV-1			GFM-10KV-Ⅱ
額定電流	W	H	重量 Kg/m	W	H	重量 Kg/m
100A	790	370	41	640	300	39
200A	790	370	46	640	300	42
315A	810	370	49	640	300	45
400A	810	370	55	640	300	48
630A	835	390	58	685	375	54
800A	835	390	61	685	375	58
1000A	1040	420	69	740	400	65
1250A	1040	420	73	740	400	70
1600A	1060	460	85	840	420	81
2000A	1060	460	107	840	420	102
2500A	1120	520	122	880	450	117
3000A	1120	520	133	880	450	128
4000A	1150	600	145	920	500	142
5000A	1200	650	160	920	500	155
