單軌電動自行小車懸掛輸送系統
關鍵詞：母線槽、管母線管形母線、安全滑觸線單極組合式滑線
分類：
產品詳情
一、產品概述

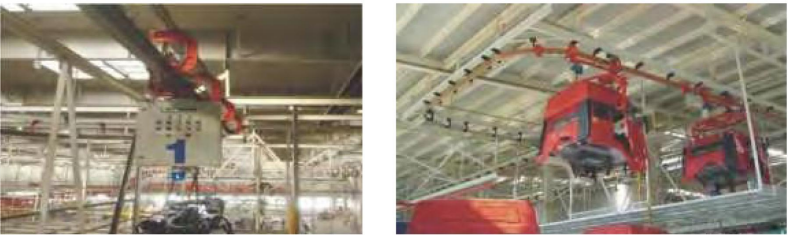

DZ 型系列電動自行小車輸送系統是由鋼結構、懸吊裝置、軌道、平移倒岔、垂直升降裝置、小車、電動葫蘆、吊 具、安全滑觸線、集電器、傳感器以及控制系統等組合而成。該系統集光、機、電、信息等技術于一體，它是高度自動 化新型物料輸送的先進設備，被廣泛的應用于機械、電子、汽車、輕工、郵電、煙草等行業。
二、型號規格
|
DZ型系列電動自行小車輸送系統 |
|||||||||
|
型號規格 |
額定載荷kg |
適配軌道 |
適配滑線 |
車型 |
小車功率kw |
小車速度 m/min |
供電電壓 V |
控制方式 |
吊點距離m |
|
DZ-50 |
50 |
NHG-180 |
BTPnR-M |
單車型 |
0.10 |
單速 |
AC380 |
隨機智能 |
3.0 |
|
DZ-125 |
125 |
NHG-180 |
單車型 |
0.18 |
3.0 |
||||
|
DZ-250 |
250 |
NHG-180 |
雙車型 |
0.18 |
3.0 |
||||
|
DZ-500 |
500 |
NHG-180 |
雙車型 |
0.37 |
雙速 |
2.5 |
|||
|
DZ-1000 |
1000 |
NHG-180 |
三車型 |
0.55 |
2.5 |
||||
|
DZ-2000 |
2000 |
NHG-220 |
四車型 |
0.75 |
變頻 |
2.5 |
|||
|
DZ-3000 |
3000 |
NHG-220 |
四車型 |
1.10 |
2.0 |
||||
|
DZ-4000 |
4000 |
NHG-240 |
四車型 |
1.50 |
2.0 |
||||
|
DZ-5000 |
5000 |
NHG-240 |
四車型 |
1.50 |
2.0 |
||||
|
注：1、軌道標準長度：6m 2、最小彎弧半徑：1m |
|||||||||
三、輸送系統結構介紹
(1)鋼結構
鋼結構主要用于支撐整個系統，根據現場情況和需要設計。
(2)懸吊裝置
將軌道及小車等與鋼結構相連的裝置。
(3)軌道
用于放置滑線和行駛小車，其標準長度為6米，最小彎弧半徑為1米。
|
規格 |
尺寸Amm |
|
NHG-180 |
180 |
|
NHG-220 |
220 |
|
NHG-240 |
240 |
(4)平移道岔
改變小車行駛路線，可以讓多輛小車同時運行，使線路更合理，達到一線多用的目的。具體布置需根據客戶要求和現 場情況考慮。
(5)小車
輸送系統的主要裝置，通過小車的移動，達到輸送物件的目的。通過電機的驅動，使小車的主行駛輪在軌道上運行， 在移動過程中，通過小車上安裝的集電器給電動葫蘆等用電設備提供電能。
(6)其它部件
其它部件有電動葫蘆、吊具、安全滑線、集電器、傳感器及控制系統等等，電動葫蘆和吊具是起吊物件的設備，安全 滑線和集電器將電源的電能輸送給用電設備，傳感器將得到的位置信號傳給控制系統，實現各種動作控制。
