一、產品概述
隨著FMS化、無人化工廠的發展，設備的自動化程度越來越高，因此滑線的小型化、安裝方便性、高速平穩性顯得尤為重要。為滿足市場發展的需要，本公司成功開發了SZPnR-V型柔性滑線系統。本系統具有運行平穩、速度快、噪音低、供電方式隨意性高等特點。
可按不同的工作條件分為張緊型和非張緊型兩種安裝形式。

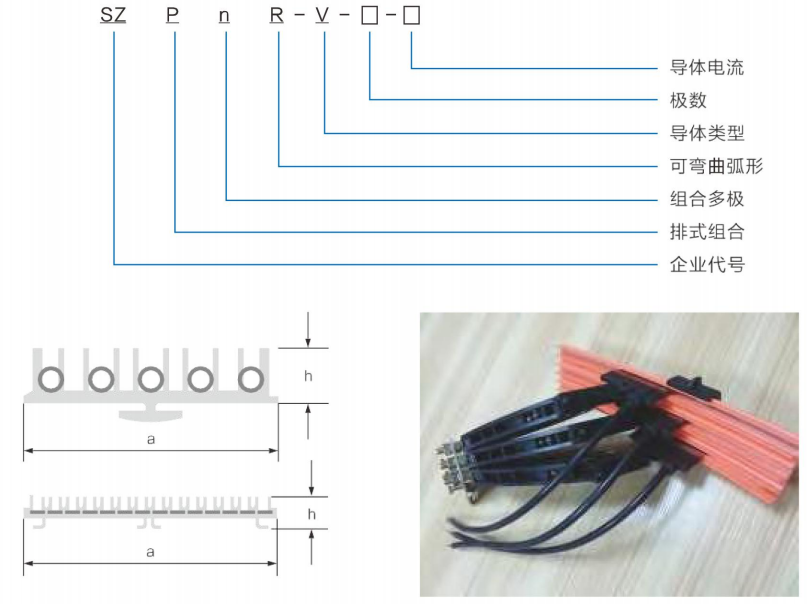

二、產品型號
三、基本參數
|
項 目 |
張緊型 |
非張緊型 |
|
安裝地點 |
室內 |
|
|
環境溫度 |
-15℃~+55℃ |
|
|
防護等級 |
IP23 |
|
|
防觸電等級 |
0級 |
|
|
最大工作電壓 |
交流660V或直流1000V |
|
|
運行速度 |
V≤600m/min |
|
|
污染等級 |
4級(一般導電粉塵和凝露狀態) |
|
|
相對濕度 |
<95% |
|
|
執行標準 |
JB6391-1992 |
|
四 、規格參數
|
型號規格 |
35℃時 |
標稱電壓 |
外形尺寸 |
導體截面積 |
耐受電壓 |
支架間距 |
標稱長度 |
防護等級 |
|
SZPnR-V-8/30 |
30 |
450 |
16×128 |
8 |
800 |
0.8 |
4.0 |
IP23 |
|
SZPnR-V-12/50 |
50 |
450 |
16×128 |
12 |
800 |
0.8 |
4.0 |
IP23 |
|
SZPnR-V-20/80 |
80 |
450 |
16×128 |
20 |
800 |
1.0 |
4.0 |
IP23 |
|
SZPnR-V-24/100 |
100 |
450 |
22×102 |
24 |
800 |
1.0 |
4.0 |
IP23 |
|
SZPnR-V-28/125 |
125 |
450 |
22×102 |
28 |
800 |
1.0 |
4.0 |
IP23 |
五 、系統組成
A張緊型
張緊型滑線就是在安裝時，對滑線本體施加一定張緊力的一種移動供電系統。其主要用于要求運行速度快、運行平穩和噪音低的場所如立體化倉庫。

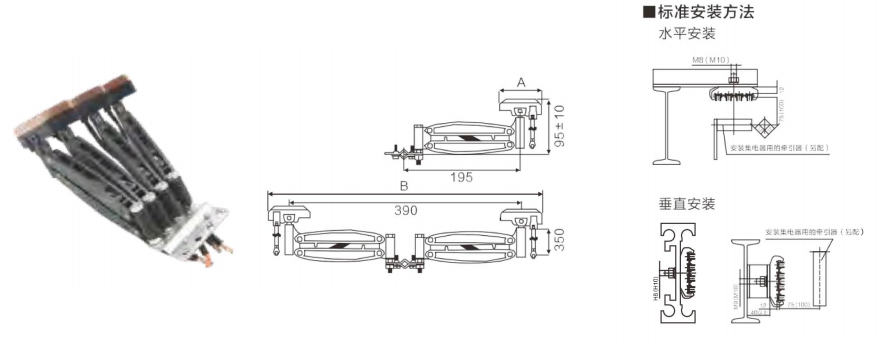

六 、集電器
1、張緊型的特性
a 采用無接頭安裝，運行速度快，噪音低。
b 安裝空間小，節約施工時間和安裝成本。
c 安裝彎曲半徑較小，最小彎曲半徑為750mm。

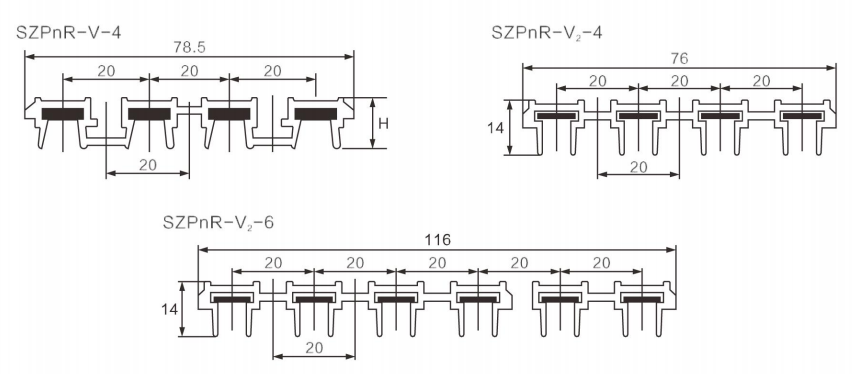

2、滑線主體
本體主要有四芯線和兩芯線兩種形式，兩芯線不推薦單獨使用，其與四芯線合用成六芯線。
|
型號 |
相數×截面積 mm2 |
承載電流A |
電阻Q/km |
阻抗Q/km |
質量kg |
|
SZPnR-V-4-10 |
4×10 |
50 |
1.8576 |
1.8612 |
0.82 |
|
SZPnR-V-4-16 |
4×16 |
80 |
1.2384 |
1.2437 |
0.96 |
|
SZPnR-V-4-25 |
4×25 |
120 |
0.7430 |
0.7514 |
1.36 |
|
SZPnR-V?-4-18 |
4×18 |
90 |
1.0320 |
1.0383 |
1.05 |
|
SZPnR-V?-6-18 |
6×18 |
90 |
1.0320 |
1.0383 |
1.62 |
3、張緊器
本件除了對本體拉拽外，還能夠吸收由于本體彎曲和溫度變化帶來的伸縮。當滑線安裝長度不超過50m 時單端加彈簧; 當滑線安裝長度超過50m 時，兩端加彈簧。
I 型張緊器用于SZPnR-H 型滑線，兼具拉緊和饋電兩種功能。 I 型張緊器用于SZPnR-H 型滑線，分為饋電型(端 頭供電)和非饋電型兩種。
型 張 緊 器
